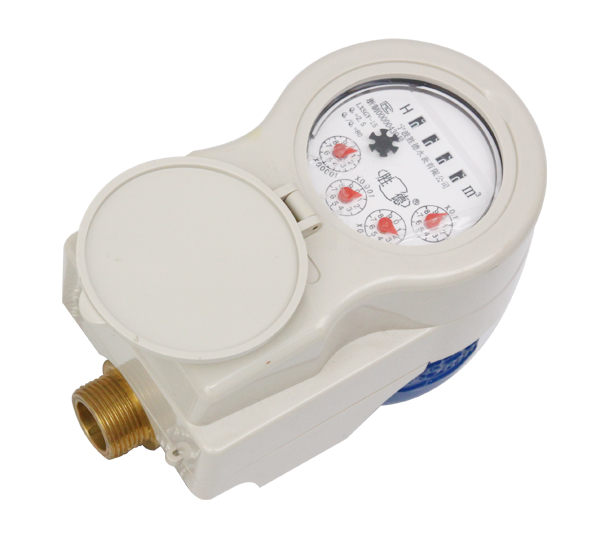

名稱：LXSGY-15E~50E 旋翼式干式光電直讀閥控遠傳水表

用途：本系列水表用于飲用水的用量。居民使用(分表)或工業使用。

使用條件：

溫度等級：T30

水壓等級：MAP 10 / MAP 16

壓力損失等級：△P 63

示值誤差限：

從包括最小流量(Q1)至不包括分界流量(Q2)的低區 ±5%

從包括分界流量(Q2)至包括過載流量(Q4)的高區 ±2%

特點和主要技術參數：

多流技術，干式，磁性傳動(具有磁屏蔽防干擾功能);

水平安裝，測量范圍R=80

采用塑封計數器，可長期保持讀數清晰;

機芯采用優質材料，壽命長、性能穩定可靠，可外部調節(密封);銅殼(表殼噴塑)

光電直讀閥控模塊采用了光電直讀技術讀取字輪數據，與傳統脈沖表相比，它可將讀數誤差降低至零，是自動抄表系統中理想的計量零誤差產品。模塊采用低功耗設計，平常無須供電，僅在表讀數和進行閥門開關時才需要對它供電。該模塊可直接安裝在基表計數器內，與基表組裝成為遠傳閥控光電直讀表，配合智能抄表系統設備，完成智能抄讀小區的水表數據以及遠程控制閥門的開/關，并實現與結算中心連網數據共享。

一、產品特點

1、 直接讀取字輪數據，與傳統的脈沖表相比，它可將讀數誤差降低至零;

2、采用低功耗設計，只有讀數和閥門開關時才需供電;

3、采用先進的數據編碼及校驗技術，通訊可靠性高;

4、符合《電子遠傳水表》(CJ/T 224-2012)標準;

5、兼容多種通信規約;DL/T645、CJ/T188和內部協議;

6、滿足EMC、ESD、EMI等電子產品電磁兼容方面的設計要求，達到行業領先水平;

7、與上位機系統相結合，建立遠程自動抄表管理系統，真正實現抄表、監控自動化。

二、技術參數

2、工作電壓：DC 36V;

3、工作電流：

抄表工作電流≤9.0mA

靜態工作電流≤1.3 mA

閥門開/關總線電流≤50 mA(參考值，視閥門不同會有區別)

閥門開/關電機閥輸入電流≤30 mA(參考值，視閥門不同會有區別)

4、工作環境：溫度：-10 ℃~+45℃ 濕度：0~95%RH;

5、存儲溫度：-25℃~+65℃;

6、與上位機通訊方式：M-bus現場總線;

7、通訊傳輸速率：2400 baud;

8、通信規約：DL/T645、CJ/T 188和內部協議(或用戶指定規約);

9、通訊傳輸最大距離：300m;(通信線規格AVVR2×0.75)

10、總線引腳ESD保護超過10kV;

11、短路電流保護;

12、 針對總線開路、短路、空閑等故障保護。

主要技術參數：

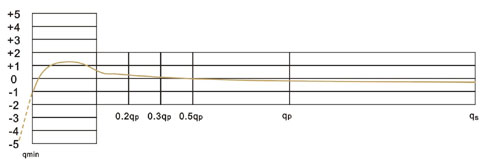

●流量誤差曲線

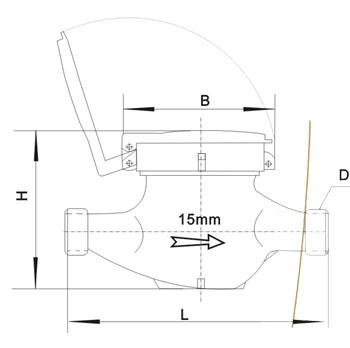

●外形尺寸及重量

●使用條件

工作水溫不高于40°c

工作壓力不大于1MPa
