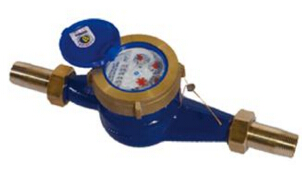

旋翼式水表的結構形式分為濕式和干式兩種。

　　旋翼式水表主要有表殼、濾水網、計量機構、指示機構等組成。其中計量機構主要由葉輪盒、葉輪、葉輪軸、調節板組成。指示機構主要有刻度盤、指針、三角指針或字輪、傳動齒輪等組成。

　　旋翼式水表的作用原理是：水由水表進水口入表殼內，經濾水網，由葉輪盒的進水孔進入葉輪盒內，沖擊葉輪，葉輪開始轉動，水再由葉輪盒上部出水孔經表殼出水口流向管道內，葉輪下部由頂針支撐著。葉輪轉動后，通過葉輪中心軸，使上部的中心齒輪也轉動，帶動葉輪盒內的傳動齒輪，按轉速比的規定進行轉動，帶動度盤上的指針.三角指針開始轉動后以十進位的傳遞方式帶動其它齒輪和上部指針，按照度盤上的分度值，從0開始按順時針的方向進行轉動，開始計量。
